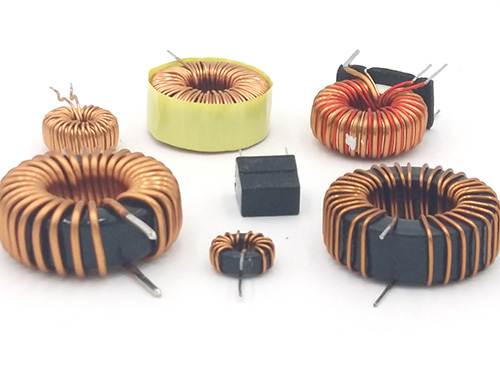

磁环电感

发布时间：2019-09-29 09:12:50
T系列(铁硅铝)外观图(单位：mm）品名 ALnH/N OD(mm)涂层后 ID(mm)涂层后 Ht(mm)涂层后 AS025-060A 24 6.99 2.29 3.43 AS040-060A 32 10.80 4.57 4.57 AS050-060A 27 13.46 6.99 5.51 AS090-060A 43 23.62 13.99 8.38 AS130-060A 61 3
在线咨询

T系列(铁硅铝) 外观图(单位：mm）



品名	AL nH/N²	OD(mm)涂层后	ID(mm)涂层后	Ht(mm)涂层后
AS025-060A	24	6.99	2.29	3.43
AS040-060A	32	10.80	4.57	4.57
AS050-060A	27	13.46	6.99	5.51
AS090-060A	43	23.62	13.99	8.38
AS130-060A	61	33.83	19.30	11.61
AS025-075A	30	6.99	2.29	3.43
AS040-075A	40	10.80	4.57	4.57
AS090-075A	54	23.62	13.39	8.38
AS130-075A	76	33.83	19.30	11.61
AS025-090A	36	6.99	2.29	3.43
AS040-090A	48	10.80	4.57	4.57
AS090-090A	65	23.62	13.39	8.38
AS130-090A	91	33.83	19.30	11.61
AS025-125A	52	6.99	2.29	3.43
AS040-125A	66	10.80	4.57	4.57
AS090-125A	90	23.62	13.39	8.38
AS130-125A	127	33.83	19.30	11.61
注：由于T型电感规格品种繁多，请在订货时提出具体外形尺寸和电感量的要求.
